Vývoj materiálov patrí medzi menej viditeľné, no kľúčové oblasti moderného inžinierstva. Ocele a ich zliatiny sprevádzajú technický pokrok už desaťročia, no aj dnes narážajú na svoje limity v extrémnych podmienkach. Tento text slúži ako úvod do problematiky vývoja pokročilých nerezových ocelí a približuje základné princípy, na ktorých stojí snaha o ich ďalšie zlepšovanie, vrátane využitia moderných výpočtových a dátových metód vo výskume materiálov.
Miliardy ton ocele po celom svete „dýchajú“. Nie sú mŕtve; neustále vytvárajú a opravujú svoju neviditeľnú ochrannú vrstvu. „Chróm v nich pôsobí ako kľúčový prvok pasivácie, ktorý chráni materiál pred koróziou, ktorý nás chráni pred koróziou v kuchyni, v autách aj v mrakodrapoch. No čo ak chróm narazí na nepriateľa, ktorého nedokáže poraziť – napríklad na extrémnu radiáciu v jadrovom reaktore alebo na agresívne prostredie v budúcej vodíkovej ekonomike? Zdá sa, že storočie, v ktorom kraľovala klasická nerez, naráža na hranice svojich fyzikálnych možností. V laboratóriách už vznikajú materiály, ktoré sa nesnažia chróm vylepšiť, ale úplne obísť jeho logiku.
Paradox úspechu: Chróm je príliš dobrý
Klasická nerezová oceľ (zliatina železa a chrómu) vďačí za svoju slávu pasivačnej vrstve Cr2O3. Je to tenký, termodynamicky stabilný film, ktorý sa pri poškodení dokáže sám „zahojiť“. Je to lacné, robustné a funkčné riešenie. Práve tento úspech chrómových systémov však spomalil hľadanie radikálne odlišných alternatív. Chróm je však v extrémnych podmienkach zraniteľný – pri vysokých teplotách sa vrstva stáva nestabilnou a pri radiačnom zaťažení v jadrových zariadeniach sa v mriežke materiálu začínajú hromadiť defekty, ktoré zásadne menia jeho mechanické vlastnosti.
Nerez ako systém, nie ako náter
Často sa stretávame s predstavou, že nerezová oceľ je len bežná oceľ s hrubým antikoróznym náterom alebo povrchovým pokovovaním. Keby to tak bolo, stačila by vrstva chrómu hrubá niekoľko milimetrov a materiál by bol nezničiteľný. Fyzikálna realita je však iná.
Povrchová úprava (napríklad pochrómovanie) vytvára s podkladovým materiálom fyzickú bariéru. Akonáhle však túto vrstvu narušíte — či už hlbokým škrabancom, vŕtaním alebo opotrebovaním — vytvoríte „otvorenú ranu“. V mieste poškodenia vznikne rozdiel v elektrickom potenciáli medzi ušľachtilým chrómom na povrchu a menej ušľachtilým železom vnútri. Výsledkom je galvanický článok, ktorý začne nechránené železo „požierať“ extrémne rýchlo, pričom korózia sa začne šíriť pod povrchom a celú ochrannú vrstvu postupne odlúpi.
Nerezová oceľ (zliatina) funguje na opačnom princípe:
- Distribúcia v objeme: Chróm nie je na povrchu len „nalepený“. Je rovnomerne rozptýlený v celej kryštalickej mriežke železa.

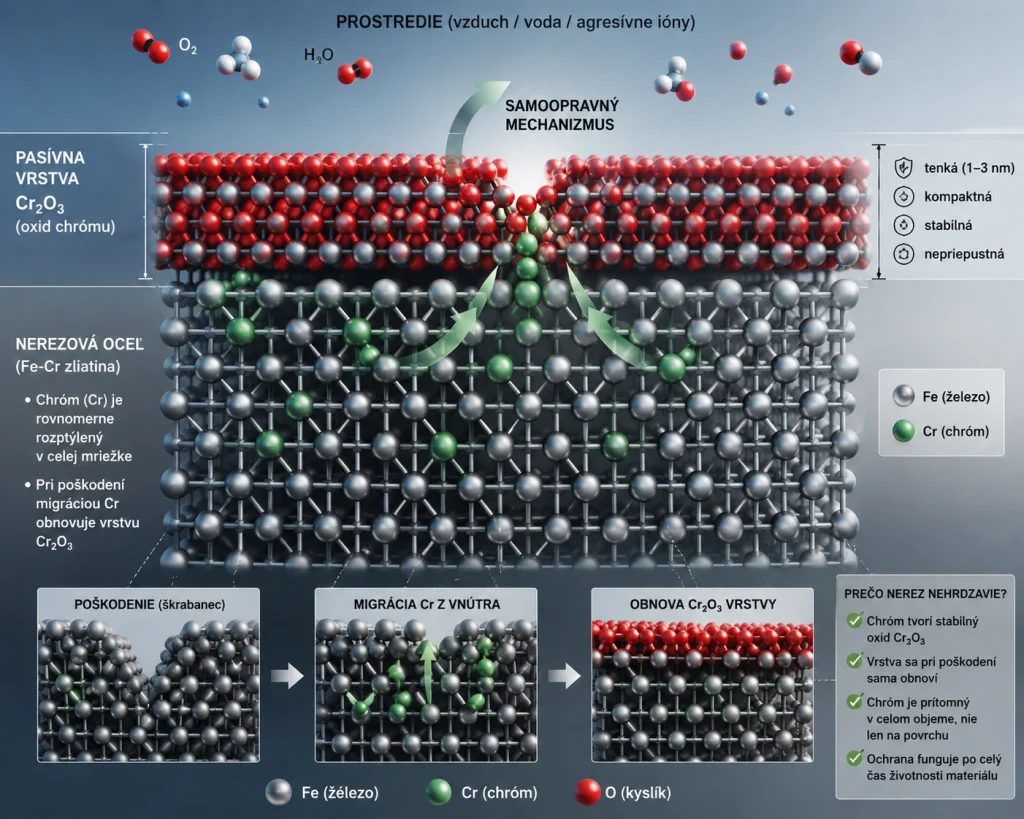

- Samoopravný mechanizmus: Ak nerez poškriabete, chróm zvnútra materiálu okamžite migruje k miestu rezu. V kontakte s kyslíkom vytvorí novú, mikroskopickú vrstvu oxidu chrómového (Cr2O3).
- Odolnosť proti hĺbkovej korózii: Pretože je chróm prítomný v celom priereze materiálu, nerez si zachováva svoje vlastnosti aj po rokoch brúsenia, obrábania alebo mechanického poškodenia.
Zatiaľ čo povrchová úprava je „statický pancier“, ktorý pri prasknutí zlyhá, nerezová oceľ je funkčne adaptívny systém, ktorý má svoje palivo na opravu uložené hlboko vo vnútri.
Geometria atómov: Prečo si chróm a železo „rozumejú“?
Možno sa pýtate, ako je možné, že chróm a železo spolu vytvoria taký stabilný zväzok. Odpoveď leží v tom, ako kovy „prijímajú“ nových členov do svojej kryštalickej rodiny. V metalurgii existuje neformálny „geometrický filter“ (známy ako Hume-Rotheryho pravidlá), ktorý určuje, či sa dva kovy vedia spojiť do jednej zliatiny.
- Atómová veľkosť (kľúč k úspechu): Aby kov „vpustil“ cudzí atóm do svojej mriežky bez toho, aby ju rozbil, musia byť tieto atómy približne rovnako veľké. Atóm železa a atóm chrómu sú si svojou veľkosťou až neuveriteľne blízke — rozdiel v ich polomere je len približne 1,5 %.
- Geometrická zhoda: Predstavte si to ako skladanie puzzle, kde sú dieliky takmer identické. Keď sa tavenina ocele ochladzuje, atómy železa a chrómu sa v priestore zoradia do rovnakej mriežky. Deformácia mriežky zostáva dostatočne malá na to, aby chróm mohol byť rovnomerne rozpustený v železe.
Táto kompatibilita umožňuje vznik substitučného tuhého roztoku — stabilnej zmesi, kde je chróm prítomný od samého začiatku ako integrálna súčasť mriežky.
Perkolačný limit: Prečo práve 10,5 %?
Empiricky sa ukazuje, že približne 10,5 % chrómu je minimálna hranica pre vznik stabilnej pasívnej vrstvy v bežných podmienkach.
Táto „atómová stavebnica“ však funguje len vtedy, ak je chrómu dostatok. Aby sa na povrchu ocele vytvorila súvislá a nepriepustná vrstva, atómy chrómu musia byť v mriežke dostatočne „husto“.
- Perkolačný prah: Pri koncentrácii pod 10,5 % sú atómy chrómu v mriežke príliš izolované. Keď oceľ zareaguje s kyslíkom, vytvoria sa len malé, nesúvislé „ostrovy“ oxidu chrómu. Medzi nimi zostáva „otvorené“ železo, ktoré ďalej oxiduje.
- Vznik bariéry: Pri prekročení hranice 10,5 % sa pravdepodobnosť, že atómy chrómu budú susediť, dramaticky zvýši. Vytvorí sa tzv. „perkolačná cesta“ — súvislá sieť atómov chrómu, ktorá pokryje celú plochu.
V tom momente sa vytvorí hermeticky uzavretý film, ktorý chráni celú oceľ. Ak je chrómu menej, tento „transportný systém“ v mriežke nefunguje dostatočne rýchlo a na niektorých miestach povrchu sa ochranná vrstva nestihne zrekonštruovať, čo vedie k bodovej korózii. Je dôležité zdôrazniť, že táto hodnota nie je univerzálnym zákonom, ale empiricky zisteným limitom špecifickým pre systém železo-chróm.
Hliník: Nádej, ktorá narazila na krehkosť
Vedci sa dlho pozerali smerom k hliníku. Oxidy hliníka (Al2O3) sú v mnohých ohľadoch stabilnejšie než oxidy chrómu. Teoreticky by zliatiny na báze hliníka mohli byť lacnejšie a odolnejšie proti oxidácii pri vysokých teplotách. Narazili sme však na tvrdú realitu: Fe-Al systémy narážajú na problémy s ťažnosťou pri izbovej teplote, komplikovanou zvárateľnosťou a náchylnosťou na vodíkovú krehkosť. Nájsť rovnováhu medzi chemickou odolnosťou a mechanickou húževnatosťou je inžiniersky oriešok, ktorý sa zatiaľ nepodarilo úplne rozlúsknuť.
Revolúcia v entropii: High-Entropy Alloys (HEA)
Tu prichádza skutočný „inovatívny“ materiál – High-Entropy Alloys (HEA). Zatiaľ čo klasická zliatina má jeden dominantný prvok (napr. železo) a k nemu primiešané „doplnky“, HEA menia filozofiu. V HEA nájdete 5 a viac prvkov v takmer rovnakých pomeroch. Ich stabilita nevychádza len zo samotnej entropie, ale z kombinácie vysokej entropie, lokálneho skreslenia mriežky a spomalenej difúzie atómov. Tieto materiály vykazujú vlastnosti, o ktorých sa chrómu ani nesnívalo: odolávajú radiácii, mnohé HEA vykazujú vyššiu stabilitu mechanických vlastností pri extrémnych teplotách a dokážu fungovať v prostrediach, kde bežná nerez „vytečie“ alebo skrehne.
Prechod k multikomponentným systémom: Prečo je modelovanie nevyhnutnosťou
Pri klasickej nerezovej oceli pracujeme s relatívne predvídateľným systémom. Akonáhle sa však posúvame k HEA, vstupujeme na neprebádané územie. V takto komplexných systémoch už neexistuje „jednoduchý“ perkolačný prah, ktorý by sme určili jedným experimentom. Interakcie medzi atómami rôznych kovov v mriežke sú príliš prepletené a navzájom ovplyvnené. Práve preto je pri 5-zložkových (a komplexnejších) zliatinách počítačové modelovanie nevyhnutnosťou. Bez neho by sme boli odsúdení na tisíce rokov náhodných pokusov v peci. Digitálne nástroje, ako sú High-throughput screening alebo Machine Learning Potentials, nám umožňujú „preskenovať“ priestor možných kombinácií atómov a identifikovať tie, ktoré vytvoria stabilnú mriežku ešte predtým, než vôbec pristúpime k fyzickej výrobe.
Od „pokusov v peci“ k digitálnemu dizajnu: Výzva pre novú generáciu
Ak vás láka svet materiálovej vedy, čaká vás vzrušujúca zmena paradigmy. Tradične bol vývoj nových zliatin behom na dlhé trate – kombináciou „pokusov a omylov“ a empirického hľadania perkolačných prahov priamo v laboratóriu. Dnes sa však tento proces mení na digitálne dobrodružstvo, kde umelá inteligencia (AI) hrá úlohu kľúčového urýchľovača.
Ako AI mení pravidlá hry v materiálovej vede:
- Prediktívny skríning: Namiesto fyzického testovania stoviek vzoriek využívame AI modely, ktoré z obrovských databáz rozpoznávajú vzorce neviditeľné pre ľudské oko. Týmto spôsobom AI zúži výber z tisícov teoretických kombinácií na pár desiatok tých, ktoré majú najvyššiu šancu uspieť.
- Strojovo-učiace potenciály: Simulácie atómovej štruktúry (napr. DFT výpočty) sú výpočtovo extrémne náročné. AI dnes dokáže simulovať správanie atómov s vysokou presnosťou, ale zlomkovou rýchlosťou, čo nám umožňuje predpovedať „perkolačné cesty“ atómov skôr, než sa materiál vôbec v počítači zliatni.
- Inverse Materials Design: Toto je „svätý grál“ odboru. Zatiaľ čo tradične sme hádali, aké vlastnosti bude mať materiál so známym zložením, AI funguje opačne: zadáme jej cieľové vlastnosti (napr. odolnosť pri extrémnom tlaku) a ona navrhne zloženie zliatiny, ktorá ich dosiahne.
- Hľadanie fyzikálnej pravdy: Hoci AI môže niekedy skĺznuť k „čiernej skrinke“, dnes využívame tzv. Physics-Informed Neural Networks (PINN). Sú to modely, ktoré majú v sebe „vstavané“ základné fyzikálne zákony, takže výsledky, ktoré predpovedajú, majú vždy reálnu fyzikálnu podstatu.
Pre mladých vedcov to znamená, že sa stávajú „architektmi materiálov“. Už nestačí len rozumieť metalurgii – musíte vedieť prepojiť fyziku s dátovou vedou. Práve táto generácia bude tou, ktorá vďaka AI výrazne skráti vývojové cykly prelomových materiálov. Ak hľadáte oblasť, kde má vaša kreativita a schopnosť programovať priamy dopad na technológie budúcnosti — od jadrových reaktorov až po medziplanetárne lode — práve ste ju našli.
🧪 HEA a AI: konkrétne prípady, kde sa experimenty zredukovali z miliónov na desiatky
1. HEA Invar zliatiny (extrémna redukcia experimentov)
Zloženie materiálu:
Fe–Co–Ni–Cr–Mn + ďalšie prídavné prvky (napr. Al, Ti)
Typ problému:
Návrh high-entropy Invar zliatin s extrémne nízkou tepelnou rozťažnosťou
Veľkosť problému:
milióny možných kombinácií (kontinuálne koncentrácie 5+ prvkov)
AI prístup:
active learning + Bayesian optimization + DFT + experimentálny feedback loop
Koľko sa reálne testovalo:
17 experimentálnych vzoriek
Čo sa našlo:
2 nové HEA Invar zliatiny s veľmi nízkou tepelnou rozťažnosťou (~2 × 10⁻⁶ K⁻¹)
Uplatnenie:
presné konštrukčné materiály pre extrémne teplotné podmienky (strojárstvo, energetika)
2. HEA katalyzátory pre palivové články (ORR)
Zloženie materiálu:
Ag–Ir–Pd–Pt–Ru a Ir–Pd–Pt–Rh–Ru (5-prvkové ušľachtilé kovy)
Typ problému:
optimalizácia katalyzátora pre oxygen reduction reaction
Veľkosť problému:
milióny až desiatky miliónov možných kompozícií
AI prístup:
Bayesian optimization (DFT + experiment loop)
Koľko sa reálne testovalo:
približne 50 experimentálnych zliatin
Čo sa našlo:
optimalizované HEA katalyzátory s výrazne vyššou aktívnosťou než referenčné materiály
Uplatnenie:
palivové články, vodíková energetika, zelené technológie
3. Mapovanie priestoru HEA (high-throughput screening)
Zloženie materiálu:
5-prvkové systémy typu Al–Co–Cr–Fe–Ni a príbuzné kombinácie
Typ problému:
predikcia fázovej stability a identifikácia stabilných HEA
Veľkosť problému:
658 000 možných päťprvkových kombinácií
AI / výpočty:
high-throughput DFT + materials informatics modely
Koľko sa reálne testovalo:
len vybrané desiatky až stovky experimentov (z výpočtovo identifikovaných kandidátov)
Čo sa našlo:
viac ako 30 000 potenciálne stabilných HEA oblastí
Uplatnenie:
návrh nových konštrukčných zliatin, predikcia stability materiálov bez experimentálneho slepého testovania
Tieto príklady ukazujú spoločný trend: v materiálovej vede sa dnes už neprezerá chemický priestor experimentom, ale „riadi“ sa pomocou AI, ktorá vyberá len najinformatívnejšie vzorky. Tým sa znižuje počet experimentov z kombinatoricky miliónov na desiatky až stovky, pričom sa stále dokáže objaviť nový materiál s lepšími vlastnosťami než existujúce štandardy.
Od „magických čísel“ k presnej optimalizácii
Dlho sme verili, že hranica 10,5 % chrómu v nehrdzavejúcej oceli je akýmsi nemenným fyzikálnym zákonom. Moderné AI analýzy a výpočtové metódy (tzv. Materials Informatics) však tento pohľad spresnili. Ukázalo sa, že ideálny obsah chrómu nie je jedno statické číslo, ale dynamický rozsah. Výpočtové modely ukazujú, že optimálny obsah chrómu závisí od konkrétneho typu zliatiny, pracovného prostredia a kombinácie ďalších prvkov. V mnohých moderných nehrdzavejúcich oceliach sa preto používajú koncentrácie výrazne vyššie než pôvodných 10,5 %. Vďaka týmto nástrojom dokážeme pomerne presne vypočítať, ako v závislosti od ostatných prvkov v zliatine meniť tento podiel tak, aby sme dosiahli maximálnu odolnosť pri čo najefektívnejšom využití surovín. Namiesto spoliehania sa na jedinú univerzálnu hranicu dnes vďaka modelovaniu poznáme presné percentuálne rozsahy, ktoré tvoria ideálnu rovnováhu medzi cenou, mechanickou pevnosťou a ochranou proti korózii.
Zaujímavý test ϕ-iteračného rámca ponúka samotný Fe-Cr systém. Ak ho modelujeme ako nelineárny dynamický systém s dominantným atraktorom, rámec predpovedá, že bod maximálnej informačnej efektivity — kde systém získava najväčší ochranný účinok za najmenšej dodatočnej záťaže — by mal ležať okolo koncentrácie 14,59% chrómu. Empirický minimálny prah pasivačnej vrstvy je 10,5%, optimálny rozsah pre reálne aplikácie 16–18%. Predikcia ϕ-rámca leží medzi nimi — bližšie k reálnemu optimu. Ide o heuristickú predpoveď, nie o odvodenú fyzikálnu konštantu. Ale skutočnosť, že rámec generuje číslo v správnom ráde veličiny, ešte pred znalosťou empirických dát, je presne ten typ falzifikačného testu, ktorý dáva heuristickej metodike vedeckú hodnotu.
Záver: Od riadeného chaosu k funkčnej špecializácii
Klasická nerezová oceľ bola produktom priemyselného veku: jeden dominantný kov, jeden hlavný problém, jedno univerzálne riešenie. High-Entropy Alloys predstavujú opačný princíp. Ich stabilita nevzniká z jednoduchosti, ale z riadeného chaosu mnohých prvkov. Budúcnosť materiálovej vedy pravdepodobne nebude o hľadaní univerzálnej dokonalosti, ale o cielenom inžinierstve. Vďaka metódam ako inverse materials design či high-throughput computational screening dnes dokážeme predpovedať správanie komplexných zliatin ešte predtým, než ich prvýkrát roztavíme v peci.
Budúcnosť materiálovej vedy už možno nebude patriť univerzálnym materiálom, ale zliatinám navrhnutým presne pre hranice konkrétneho sveta — od vodíkových reaktorov až po medziplanetárny priestor.
Použitá literatúra
George, E. P., Raabe, D., Ritchie, R. O. (2019).
High-entropy alloys. Nature Reviews Materials, 4, 515–534.
Yeh, J.-W., Chen, S. K., Lin, S. J., et al. (2004).
Nanostructured High-Entropy Alloys with Multiple Principal Elements. Advanced Engineering Materials, 6(5), 299–303.
Miracle, D. B., Senkov, O. N. (2017).
A critical review of high entropy alloys and related concepts. Acta Materialia, 122, 448–511.
Lookman, T., Balachandran, P. V., Xue, D., Yuan, R. (2019).
Active learning in materials science with emphasis on adaptive sampling using uncertainties for targeted design. npj Computational Materials, 5, 21.
Frazier, P. I. (2018).
A Tutorial on Bayesian Optimization. arXiv:1807.02811.
Kaufmann, K., Geller, S., et al. (2020).
Discovery of high-entropy ceramics via machine learning. npj Computational Materials, 6, 42.
Sedriks, A. J. (1996).
Corrosion of Stainless Steels. Wiley-Interscience.
Marcus, P. (Ed.). (2011).
Corrosion Mechanisms in Theory and Practice. CRC Press.
Revie, R. W. (2011).
Uhlig’s Corrosion Handbook (3rd ed.). Wiley.
Szklarska-Smialowska, Z. (2005).
Pitting and Crevice Corrosion. NACE International.
Newman, R. C. (2001).
Localized Corrosion of Stainless Steels. ASM International.
Hume-Rothery, W. (1969).
The Structure of Metals and Alloys. Institute of Metals.
